Devre Fatih arkadaşımız tarafından dizayn edilmiştir.Bir çok kişi tarafından yapılıp çalıştırılmıştır.Onun için çalışırmı çalışmazmı şüphesine düşmeden gönül rahatlığıyla yapabilirsiniz.

Devredeki ei 33 power supply trafoları birbirine uyumlu olmalıdır.Aksi halde devrede bazı sorunlar oluşabilmektedir.Pwm katı devre fazla büyük ve karmaşık olmasın diye başka plakete kurulup pinler aracılığıyla kolaylıkla monte edilebilmektedir.Yolların üstünden aşırı akım geçeceğinden özellikle transistör ve trafoya giden yollara takviye yapmak gereklidir.Takviye olarak bobin teli veya kalın kablo lehimlerseniz yollar aşırı akımdan etkilenmez.

Son olarak devredeki transistörleri kalın ve büyük soğutucuya montelemeniz gerekmektedir.Malum devre çok güçlü bir devre.Sizinde biliceğiniz gibi sadece soğutucu transistörleri tam anlamıyla soğutamıyacaktır.Bunun için fanda kullanmanız gerekir.



2x70 Volt 500 Watt Smps devresinin areste çizilmiş baskı devresini indirmek için TIKLAYINIZ.

2x70 Volt 500 Watt Smps(Converter) devresinin PDF formatlı baskı devresini indirmek için TIKLAYINIZ.

Güney Kore'li Teknoloji devi samsung,3D (3 boyutlu) görüntü veren led ışıklandırmalı LCD televizyon üretimine başladı.Plazma tv ve led tv den sonra 3D ye yönelen Samsung piyasayı sallayacak gibi görünüyor.

3D görüntü desteği veren,led ışıklandırmalı LCD televizyon seri üretiminin ilk defa Samsung tarafından yapılması Samsung firmasına büyük puan kazandıracak gibi görünüyor.

40 inç, 46 inç ve 55 inçlik full HD 3D TV'lerle beraber gözlük de verilecek. Bu yeni modeller, 240 Hz tazeleme oranına sahip olacaklar.

Devre BarışElektronik tarafından tasarlanmış ve çalıştırılmıştır.Çok basit ve oldukça iyi sonuç veren bir preamplifikatör(ön yükselteç) devresidir.Devre stereo olarak tasarlanmıştır.Fakat isteyen mono olarakta kullanabilir.

Devrenin beslemesi üzerindedir.Sizin yapmanız gereken sadece 2x12v AC gerilimi devreye uygulamaktır.Devreye voltajı ters vermemeye dikkat edin.Entegre çok hassas,hemen yanıveriyor.

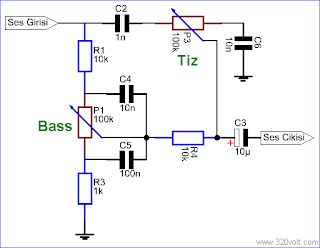

Devre başlıktanda anlayacağınız gibi entegresiz ve voltajsız çalışmaktadır.Bir kaç tane pasif devre elemanı ile yapılan çok basit ve oldukça iyi sonuç veren bir devredir.Devre mono olarak tasarlanmıştır.Eğer sizde anfinizde bas,tiz tonlarını ayarlamak istiyorsanız hiç entegreli karmaşık ton kontrollerle uğraşmayın derim.

Devre,amfi ile ses kaynağı arasına bağlanacaktır.Eğer amfiniz mp3 çalara bağlı ise ton konrol devresinin girişini mp3 çaların kulaklık girişine(jack girişine),ton konrolun çıkışını ise amfinin girişine bağlayacaksınız.

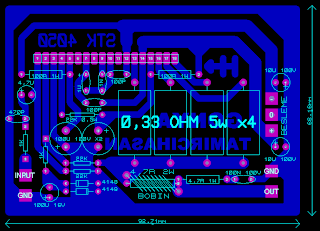

Devre tamircihasanın tasarımıdır.Tam bir power amplifier yani güç amplifikatörüdür.Bu devrenin çıkışına 250 watt rms gücündeki jbl gt4 subwooferı sürdüm.Sonuç mükemmel.Sesi yarıya getirince evin camları sallanıyor.Mutfak dolabının kapakları oynuyor.Onun için bu devre beni güç yönünden tatmin edermi diye hiç düşünmeyin,fazlasıyla eder.

Devre ile İlgili Bilgiler

Devrenin aslıdna STK 4048 vardır.Fakat ben stk4050 ile bacakları uyumlu olduğundan ve stk4050 nin 50 watt daha fazla güç verdiğini hesaba katarak stk4050 yi kullandım.Sizde biraz daha yüksek güç istiyorsanız stk4050 kullanın.Devrenin çıkışına bağlı olan bobin telinin çapı 1,25 veya 1,5 mm olmalıdır.Bobini 4,7 ohm 2 watt direncin üstüne sararak monteleyebilirsiniz.Zaten devrede de bu şekilde.Devreye voltaj olarak 2x40 - 2x70 aralığında simetrik dc voltaj uygulayabilirsiniz.Ben 2x40 uygulamıştım.Ayrıca stk4050 nin datasheetinde önerilen voltaj değeri 2x60 volttur.




Devrenin Beslemesi ile İlgili Bilgiler

400 watt 2x45 volt trafo,4 adet 6 Amper diyot ve 2 adet 10000 uf 80 volt kondansatör ile dc 2x63 volt verebilen temiz bir besleme yapabilirsiniz.

NOT:Bildiğiniz gibi stk serisi entegreler çok ısınırlar.Onun için soğutucunuz olabildiğince büyük ve kalın olsun.Bide fan bağlarsanız ısı ile ilgili bir sorun olmaz.

Devre İle İlgili Dökümanlar




stk4050 ile yapılmış 8 Ohm 200 Watt Amfi Devresinin baskı devresini indirmek için TIKLAYINIZ.

Elektrik sinyalin ses sinyaline dönüştüren cihazlara HOPARLÖR denir.


Hoparlörün Yapısı

Birden çok hoparlör çeşidi bulunmaktadır.Fakat ben size günümüzde yaygın olarak kullanılan dinamik hoparlörün yapısını izah edeceğim.Dinamik Hoparlörler;bobin, mıknatıs, kon (diyafram) gibi elemanların bir araya gelmesiyle oluşmuştur.Bu elemanlarda demirden yapılmış bir silindirin ortasına doğal mıknatıs yerleştirilmiştir.Mıknatısla yumuşak demir arasındaki hava aralığına ise hoparlör diyaframının uzantısı üzerine sarılmış bobin konmuştur.

Bobinin sarıldığı diyaframın alt kısmı bir süspansiyon (esnek taşıyıcı) ile gövdeye tutturulmuştur. Bobin, süspansiyonlar sayesinde hava aralığında rahatça hareket edebilmektedir. Hoparlörlerde kon iki tanedir. Geniş çaplı olan dışarıda, küçük çaplı olan ortadadır. Büyük kon kalın (bas) sesleri, küçük kon ise ince (tiz) sesleri oluşturur.

Hoparlörün Çalışma Prensibi

Amfiden (yükselteç) gelen AC özellikli sinyaller hoparlör içindeki bobinin etrafında değişken bir manyetik alan oluşturur. Bu alan ile sabit mıknatısın alanı birbirini itip çekerek diyaframın titreşimine sebep olur. Diyaframın ses sinyallerine göre titreşimi havayı titreştirir.Kulak zarı da buna bağlı olarak titreşerek sesleri algılamamızı sağlar.

RMS -P.M.P.O

Hoparlörler de güç kavramı karşımıza p.m.p.o ve rms olarak çıkar.
P.M.P.O(Peak Music Power Output)hoparlörün anlık olarak dayanabileceği maximum güçtür.Tepe müzik Değeri olarak bilinir.RMS ise hoparlörde etkin değer olarak geçer.Yani bir hoparlör 20 watt rms gücünde ise sürekli olarak 20 watt gücü verebilir.Günümüzdeki hoparlörde PMPO-RMS değerine göre çok abartılmaktadır.Örneğin;50 watt rms değeri olan bir hoparlöre 400-500 watt gibi komik PMPO değerler yazılmaktadır.Bu konuda bilgisi olmayan vatandaşta bu rakamlara kanıp karlı çıkayım derken zararlı çıkmaktadır.

Devre 12 voltta çalışan çok kaliteli ve maliyeti ucuz amplifikatör devresidir(Kutulama ve besleme dahil 50 lirayı geçmez.Piyasada bu seviyede bir amfiyi 100-150 liradan aşağı bulamazsınız).Başlıktan da okuduğunuz gibi devre bass hoparlörler için çok uygun bir devredir.Devreyi kendim bizzat jbl gt4 te denedim.Sonuç mükemmel..

Diyecekseniz ki 250 watt rms hoparlöre nasıl 70 watt rms ile nasıl mükemmel sonuç aldın.Şöyle izah edeyim tabiki 70 watt rms hoparlörü tatmin edici bir güç değil ama odanın camlarını sallamaya yetiyor.Bide 250 watt rms amfi ile zaten binayı sallarsınız ki bu komşularınız tarafından iyi karşılanmaz :).Devrenin kutulamasını 320volt.com da bir arkadaştan özenerek power supply kutusuna yaptım ve çok hoş durdu.Devrenin kutulanmış görüntüleri :




Amfi evde veya arabada kullanılabilir.Ben evde kullanmak için yaptım.Yaklaşık 2 senedir hiç bir sorun çıkarmadı.Sadece jack girişleri biraz oynama yapıyor.Oda hor kullanmamdan dolayı oluşan bir sorun.Amfiyi evde kullanmak için iyi bir besleme gerekiyor.En kaliteli ve en temiz 12 voltu bilgisayar güç kaynağından(power supply) alırsınız.Eğer yok ben kendim güç kaynağı yapacağım diyorsanız 120 watt trafo,6Amper diyot ,4700 uf veya 6800 uf filtre kondansatörü ile güzel bir besleme yapabilirsiniz.Ama benim size tavsiyem bilgisayar power supply sidir.Daha ucuza gelir.

Belirtmekte fayda var entregreyi büyük ve kalın soğutucuya bağlarsanız ısı yönünden sorun yaşamazsınız.Eğer benim yaptığım gibi 12 cm x 12 cm fan bulursanız soğutucuyu ufak kullansanızda sorun olmaz :).

Devre ile ilgili ufak tefek ayrıntılarıda belirttikten sonra devre ile ilgili dökümanlara geçelim.



TDA1562Q entegresi ile yapılmış 70 watt bass amfisinin areste çizilmiş baskı devresini indirmek için TIKLAYINIZ.

TDA1562Q entegresi ile yapılmış 70 watt bass amfisinin PDF formatındaki baskı devresini indirmek için TIKLAYINIZ.

Günümüzde hemen hemen her alanda kullanılan mikro denetleyicilerin birçok programlama dili vardır.En tanıdık olanlar assembly,basic ve c dilidir.Bunlardan en kolay olanı basic dilidir.Okullarda da basic veya assembly dili kullanılır.Pic programlamada c dili profesyonel pic programlayanlar tarafından daha çok tercih edilir.

Bilgisayarda gezinirken pic basic komutlarını gördüm.Boş boş durcağına paylaşayım da pic meraklılarını bir faydam olsun dedim.

Pic Basic Komutlarını indirmek için TIKLAYINIZ

Uzaktan kumanda ile ısıtılan ayakkabı

Türkler uzaktan kumanda ile kontrol edilebilen ısıtmalı pedi(keçeyi) üretti.Termal ayakkabı olarak adlandırılan bu ürün 3 kısımdan oluşuyor.Ürünü üreten Selçuk Üniversitesi Elektronik Ana Bilim Dalı Başkanı Öğretim Üyesi Doç. Dr. Hakan Işık ürettiğimiz ped 3 kısıma ayrılıyor.Pedin topuk kısmında batarya,orta kısımda kontrol devresi,parmak ucu bölümün de resistansın olduğunu belirtti.Işık ayrıca bataryayı şarj edebilmek için telefon şarj cihazlarındaki gibi giriş soketi koyduklarını belirterek bataryayı şarj cihazı ile telefon gibi şarj edilebileceğini söyledi.

Batarya 12 saat kadar elektrik verebiliyor.Bataryanın şarjı bittiğinde ise pedin yanındaki şarj yuvasından şarj edelebiliyor.

Maliyeti 15-20 Lira Kadar

Malzemelerin çinden getirlidiğini söyleyen Işık,bu sistemin tahmini olarak tanesini 15-20 liraya üretebiliriz.Doç. Dr. Hakan Işık,bu sistemin daha çok dışarda çalışanlara yönelik olabileceğini söyleyerek,askerlere,polislere ve şeker hastası olanlara faydası olacağını belirtti.

Uzaktan kumanda ile ısıtılan ayakkabının Tanıtım Videosu:

Transistör,elektronik devrelerde anahtarlama ve yüksek akım elde etmek için kullanılan yarı iletken bir elemandır.Hemen hemen bütün elektronik devrelerinde kullanılır.Bu demek oluyorki transistör elektronik devrelerde önemli rol oynuyor.

Elektronik tarihinde ilk transistör 65 yıl kadar önce üretilmiş.65 yıldan bu zamana kadar bilim adamları bir çok çalışmalar yaparak transistörde gelişmeler kaydettiler.Ve son olarak bilim adamları yaptığı çalışmalar sonucu MOLEKÜLER TRANSİSTÖRü ürettiklerini açıkladılar.Bu transistörün altın iletkenlerin ucuna benzen molekülü eklenmesiyle elde edildiğini söylüyorlar ve silikon transistörler gibi davrandıklarını belirtiyorlar.Bu gelişme nanoteknoloji alanında da ses getirecek gibi görünüyor.

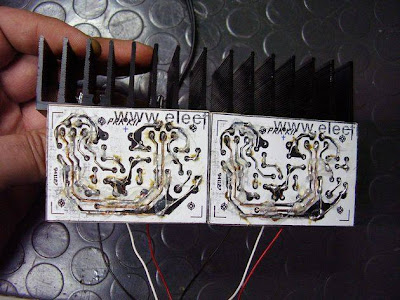

320volt.com sitesini gezerken çok ilginç bir baskı devre çıkarma yöntemine rastladım.Yöntem çok ilkel olsada adamın biri bu yöntemle kendine bir devre yapmış ve devreyi çalıştırmış.

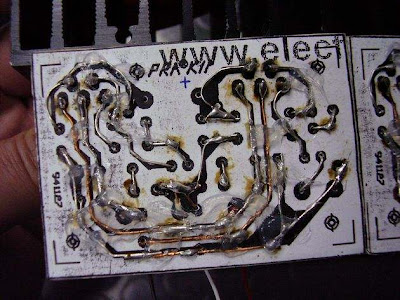

Kullandığı yöntem ise A4 fotokopi kağıdına çıktısı alınan baskı devrenin çizimini devre boyutunda kestiği sert karton kutu parçasına kesip yapıştırıyor :). İğne ile delikleri açıyor yolları takip ederek malzeme bacakları yetmez ise ek tel ile birleştiriyor. Aşağıda en son yaptığı TDA2030 köprü bağlantılı anfinin resimleri bulunuyor .

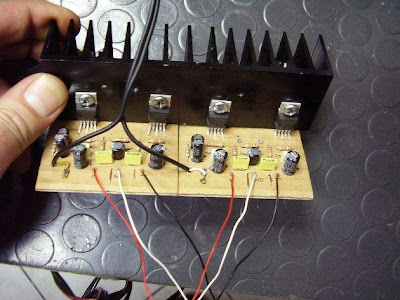

Bu yöntem ile baskı devre çıkaran kişinin elektronik ile ilgili hiç bir bilgisi yok.Fakat anfi devrelerine çok meraklı olduğundan bu işe girmiş.Baskı devre yöntemi olarakta farklılık yaratarak karton pcbyi keşfetmiş.Öyleki bu yöntemden de vazgeçememiş.:)

Sony Ericsson'dan muhteşem bir telefon modeli daha.Akıllı telefon olarak adlandırılan ürün süper özelliklere sahip olduğu gibi çok şık tasarımıyla teknoloji severleri üzerine çekecek gibi duruyor.

Sony Ericsson Vivaz akıllı telefonu 5. Sürüm Symbian işletim sistemine sahip olacak.Cihaz teknoloji severlerin ilgisini çekecek iki özelliğe sahip. 8.1 megapiksel çözünürlüğe sahip otomatik odaklamalı kamerasının fonksiyonel özelliklere sahip olaması ve HD video kaydı da yapabilecek olması vivaza olan ilgiyi daha çok arttıracak gibi görünüyor.Vivaz'ın diğer donanımsal özellikler ise şunlar;

- 3.2 inç WVG çözünürlüğünde dokunmatik ekran

- AGPS, WiFi (802.11b/g)

- FM radyo

- VGA çözünürlüğünde tv çıkışı desteği

- 7.2 Mbps'e kadar data transfer hızı

- MicroSD kart yuvası ile 32 GB'a kadar destek

GÜç kaynağı; elektronik devrelerin çalışması için ihtiyaç duyulan doğru akımı(d.c) sağlayan devrelere denir.Günümüzde kullanılan cihazların hemen hemen hepsinde güç kaynağı kullanılmaktadır(bilgisayar,televizyon vb..).Güç kaynağının kullanılmasındaki amaç evlerde kullanılan alternatif akımı dc akıma çevirmektir.

Alternatif akıma biraz değinecek olursak; zamanla yönünü ve şiddetini değiştiren akıma denir.Bu akım dalgalı olduğundan elektronik devrelerde kullanılamaz(İstisnalar vardır).Tam burda iş güç kaynaklarına düşer.Alternatif akımı Doğru akıma gönüştürerek elektronik devrelerin istediği doğru akımı üretir.

Güç kaynağı temel olarak trafo,diyot ve kondansatörden oluşur.Bunu bir örnekle açıklarsak daha net anlaşılır.Örneğin;15 volt güç kaynağı yapmak için 0-15v trafo,bir adet köprü diyot ve filtreleme için kondansatör yeterli olacaktır.Filtre kondansatörünün kapasitesi ne kadar yüksek olursa o kadar temiz bir akım elde ederseniz.Ayrıca aşağıda görüldüğü gibi filtre kondansatörüne paralel kutupsuz kondansatör de kullanabilirsiniz.


Güç kaynağı yaparken güç kaynağının gücünün hesaplanması önemli bir husustur.Eğer siz bir amfi devresi için güç kaynağı yapıyorsanız güç kaynağınızın güçlü olması lazım.Güç kaynağınızın gücünü saptamak için bazı işlemler yapmanız gerekir.Bu hususu da bir örnekle açıklayalım:

Eğer siz 12 voltta çalışan ve 70 watt güç çeken bir amfiye güç kaynağı yapcaksanız güç kaynağınızın 6 amper akımı sağlayabilmesi lazım.Diyeceksiniz ki bunu nasıl hesapladın.Hesap gayet basit. W(Güç)=V(Volt) x I(akım) formülünden siz de güç kaynağınızın gücünü hesaplayabilirsiniz.Şunu da belirtmekte fayda var.Güç kaynaklarında kullanılan saç trafolar tam verim(%100) sağlamazlar.Verimleri %60 civarındadır.Yani 70 watt bir anfi için güç kaynağınızda 120 watt trafo kullanmanız gerekir.

Apple ürünü olan İphone için geliştirdiği işletim sisteminin 4.0 versiyonuyla ilgili detaylar açığa çıktı.

iPhone OS 4.0'ın içeriğinde neler mi var?

Boygeniusreport sitesi, merakla beklenen iPhone 4.0 işletim sisteminin ilk bilgilerini kamuoyuna sundu. Apple'ın yeni yazılımında etkileyici özellikler bulunuyor. Multi-touch'ı destekleyecek olan iPhone OS 4.0'da, Multitasking de yer alacak. Bu iki özellik sayesinde aynı anda ekrandaki iki farklı noktaya temas edip, iki farklı işlem gerçekleştirilebilecek.Bu özellikler kullanıcıları OS 4.0 kullanımı için teşvik edici en önemli unsurlar olarak görünüyor.


Önceki versiyona göre sistemin daha etkin kullanılması için, arayüzde çeşitli grafikler bulunacak. Şimdilik iPhone OS 4.0'ın yalnızca iPhone 3G ve 3Gs için yayınlanacağı belirtiliyor. Henüz Apple cephesinden onaylanmayan bu haberler ile ilgili resmi ağızlardan açıklama bekleniyor.

Amerikan elektronik devi apple,yeni ürününü 27 Ocak'ta kamuoyuna sunuyor.Sır gibi gizlenen ürünün dokunmatik ekranlı ve internete bağlanabilen tablet bilgsiyar olabileceği konuşuluyor.

Wall Street Journal gazetesinin haberine göre,Apple firması gelecek hafta yapacağı son ürününün tanıtımı için teknoloji muhabirlerine davetiye gönderdi.

ABD'nin Las Vegas kentinde geçen hafta yapılan teknoloji fuarına katılmayan ve gizlilik kültürüyle tanınan Apple, Ocak ayı sonunda, dokunmatik ekranlı ve internete bağlanabilen bir tablet bilgisayar tanıtacağı yönündeki söylentiler konusunda hiçbir yorumda bulunmamıştı.

Bu devreyi antrak sitesinden görüp yapmıştım.Bir kalem pil ile uzun süre ışık veren bir devredir.Çok az malzemesi olduğundan yapımı çok kolay ve çok ucuzdur.Devreyi delikli plakete kurup çalıştırmıştım.Bir kalem pil ile 10-15 saat ışık verebilmektedir.Tabi pilden pile değişir.Devre çok küçük olacağından led feneri cebinizde taşıyabilirsiniz.Yapmanızı öneririm.

Devrenin Resmi:


Led Fenerin Areste çizilmiş baskı devresini indirmek için TIKLAYINIZ.

Led Fenerin Pdf formatlı baskı devresini indirmek için TIKLAYINIZ.

Baskı devrenin çıkarılması anlatmadan önce baskı devrenin tanımından ve öneminden biraz bahsedeyim.Baskı devre,bir devrenin bağlantı yollarının oluşturularak plakete aktarılan(plakete basıan) bölümüdür.Baskı devre, devrenin sorunsuz olarak çalışmasında önemli bir etkendir.Baskı devre eksik veya yanlış çizildiğinde devre çalışmayabilir hatta kıvılcım,patlama vb.. olaylar kaçınılmaz olabilir.:)

Baskı devrenin tanımını ve önemini belirttikten sonra baskı devrenin nasıl çıkarılacağını belirtelim.Baskı devre günümüzde genel olarak 2 şekilde çıkartılır.Birincisi cd kalemiyle, elektronikçilerin tabiriyle devre kalemi diye adlandırılan kalem ile çıkartılan baskı devre.Bu baskı devre çıkarma yöntemi sıkıcı ve yorucu olan bir yöntemdir.Özellikle karmaşık ve malzemes i çok olan devrelerde bu yöntem çok zaman alır ve devrenin çalışmama riski çok fazladır.Baskı devrede ikinci bir yöntem ise ütü ve kuşe kağıt ile çıkarılan baskı devre metodudur.Bu metod günümüzde genel olarak kullanılan metoddur.Birinci yönteme göre çok daha kolay ve yorucu olmayan bu yöntem ile hem zamandan kazanırsınız hem de baskı devreniz çok düzgün olur.Ayrıca bu yöntemde çalışmama riski çok daha azdır.

Ütü ve Kuşe Kağıt İle Baskı Devre Nasıl Çıkartılır?

İlk olarak baskı devre lazer yazıcı aracılığıyla kuşe kağıt üzerine yazdırılır.(Kullanılacak olan kuşe kağıt ne kadar ince ve kaygan olursa baskı devreniz o kadar çabuk ve sorunsuz çıkar.Yani kuşe kağıt olarak market broşürleri,ramazan imsakiyeleri kullanılabilir.En iyi sonucu market broşüründe alırsınız).Baskı devre yazıcıdan çıkarıldıktan sonra bakır plakete ütülenir.(Belirtmekte fayda var, ütüleme yapmadan önce kuşe kağıdı bakır plakete sabitlemeniz gerekir.Sabitleme işlemini bant aracılığıyla yapabilirsiniz).Ütü olarak eski buharsız ütüler tercih edilir.Bu işlem 5-10 dk kadar sürebilir.Devrenin büyüklüğüne bağlıdır.Ütüleme işlemi bittikten sonra baskı devre su dolu kaba atılarak kuşe kağıt iyice ovularak çıkartılır.Ortaya böyle bir görüntü çıkacaktır:















Bu işlemde bittikten sonra baskı devreyi asite atma kısmına geldik.Bu evre çok önemlidir.Bu evrede yapılacak yanlış hazırlanan baskı devrenin kaybolmasına neden olabilir.Onun için asit hazırlamada tuz ruhu ve perhidrol oranını belirtmekte fayda var.Eğer perhidrolu eczaneden aldıysanız etki gücü %30-%45 aralığındadır.Elektronikçilerden aldıysanız %45-%70 aralığında olabilir.Bu aralıklar asit hazırlanırken oranlama açısında önemlidir.Asitteki oranlama dan anlatmak istediğim perhidrol ve tuz ruhu dengesidir.Eğer perhidrol etki gücü %30-%45 aralığında ise 4 kapak tuz ruhu,1.5 kapak perhidrol kullanılır.Perhidrolün etki gücü %45-%70 aralığında ise tuz ruhu miktarı arttırılır.Yani 7 kapak tuz ruhu ,1.5 kapak perhidrol kullanılır.Buradaki kapaktan kastım tuz ruhu ve perhidrol şişesinin kapaklarıdır.Tuz ruhu ve perhidrol miktarı kabın büyüklüğüne ve derinliğine göre değişeceğinden bu sayıların katları olarak miktarı arttırabilirsiniz.Mesela 8 kapak tuz ruhu 3 kapak perhidrol veya 14 kapak tuz ruhu 3 kapak perhidrol gibi.

Bu değerler göz önünde bulundurularak asit hazırlandıktan sonra baskı devre asite atılır.












Bakırın daha çabuk kaybolması için asit dolu kap dökülmeyecek şekilde sallanır.Bu işlemde 5 dakika gibi bir süre alır.Baskı devrenin asit evresi de bittikten sonra plaketi asitten çıkartarak bezle sileriz.Sıra geldi yollar üzerindeki toneri temizlemeye.Burada temizleme için birden çok yöntem vardır.İster tiner,ister kolonya veya toz cif ile toneri temizleyebilirsiniz.Benim size önerim tinerle temizlemenizdir.Biraz kafa yapsada :) en kolay ve en temiz çıkaran yöntemdir.



Bu işlemde bittikten sonra baskı devremiz hazır işte yarım saatte hazırlanan tertemiz sorunsuz baskı devre:

Devre oto amfisi olarak tasarlanmıştır.Devrede çok az malzeme kullanıldığı için kolaylıkla yapılabilecek bir devredir.Bu devre evdede bilgisayara veya mp3 çalara bağlanarak kullanılabilir.Devre 12 voltta 10-15 A arası akım çekmektedir.Yani 200 watt 12 volt bir güç kaynağı ile devre çalıştırılabilir.Bu özellikleri sağlayacak en iyi besleme kaynağı bilgisayar power supply leridir. Tabi akım devre çıkışındaki hoparlörün gücü ile orantılı olarak değişebilir.Mesela 100 watt rms güçteki bir hoparlör 50 watt rms güçteki bir hoparlörden daha çok akım çeker.Ayrıca devreye gücünden yüksek hoparlör sürmek entegreyi zamanla yıpratacaktır.Bir süre sonra devredeki entegre yanacak veya ses kalitesi bozulacaktır.

Devre çıkışına sürülecek en iyi hoparlör çeşidi 2 yollu veya 3 yollu oto hoparlörüdür.Hoparlörlerin gücü 40 -70 watt rms arasında olmalıdır.Ayrıca entegre büyük ve kalın bir soğutucuya monte edilmelidir.Temin edebilenler devreyi fan ile kullanırlarsa devrede ısı yönünden hiçbir problem oluşmaz.

TDA 7560 - 4x50 watt amfi devresinin baskı devresini indirmek için TIKLAYINIZ

NOT:Devre çalıştırılmıştır.
