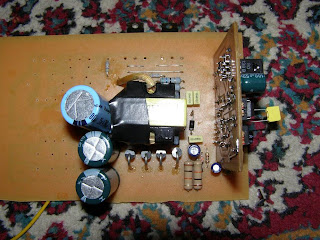

Oto Amfileri için 2x70 Volt 500 Watt Smps (Converter)




Devre Fatih arkadaşımız tarafından dizayn edilmiştir.Bir çok kişi tarafından yapılıp çalıştırılmıştır.Onun için çalışırmı çalışmazmı şüphesine düşmeden gönül rahatlığıyla yapabilirsiniz.

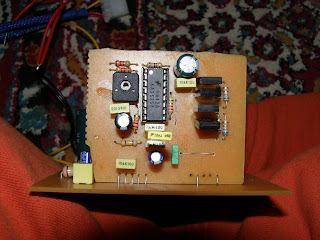

Devredeki ei 33 power supply trafoları birbirine uyumlu olmalıdır.Aksi halde devrede bazı sorunlar oluşabilmektedir.Pwm katı devre fazla büyük ve karmaşık olmasın diye başka plakete kurulup pinler aracılığıyla kolaylıkla monte edilebilmektedir.Yolların üstünden aşırı akım geçeceğinden özellikle transistör ve trafoya giden yollara takviye yapmak gereklidir.Takviye olarak bobin teli veya kalın kablo lehimlerseniz yollar aşırı akımdan etkilenmez.

Son olarak devredeki transistörleri kalın ve büyük soğutucuya montelemeniz gerekmektedir.Malum devre çok güçlü bir devre.Sizinde biliceğiniz gibi sadece soğutucu transistörleri tam anlamıyla soğutamıyacaktır.Bunun için fanda kullanmanız gerekir.



2x70 Volt 500 Watt Smps devresinin areste çizilmiş baskı devresini indirmek için TIKLAYINIZ.

2x70 Volt 500 Watt Smps(Converter)
devresinin PDF formatlı baskı devresini indirmek için TIKLAYINIZ.
