Pic 18F452 ile Yapılmış Okul Zili Devresi

Bir başka elektronik blogu Elektroinfo'da gezinirken okul zili projesine rastladım.Bu güzel projeyi hemen burada paylaşayım dedim.Projenin yazılımı ve tasarımı tamamen Türklere ait.Okul zili projesinde A dan Z ye herşey mevcut.Aşağıdaki resme bakarak projenin oldukça detaylı olduğunu anlayabilirsiniz.





Pic18F452 ile yapılmış Okul Zilinin Özellikleri Şunlar;

Günde 60 defa zil çaldırma imkanı
Ziller kayıtta yada çalarken 1sn. İle 30 sn. arasında ayarlanabilir
Uzaktan kumandayla İstiklal marşı çaldırma
Uzaktan kumandayla zil çaldırma
8 melodi kaydetme
İstiklal Marşı kaydetme
Öğretmen / öğrenci zili farklı melodi seçilebilme
Ekrandaki menülerle kullanıcı dostu
Programda bulunan Günler – Hafta Sonu ve Her Gün seçenekleriyle,haftanın tüm günlerini bir anda programlayabilme
Öğretmen zili ile öğrenci uyarı zilinin çalma süresinin farklı zamanlara ayarlayabilme
Elektirik kesilse dahi zil saatlerini ve anlık saat bilgisini hafızasında tutma özelliği
Tek tuş ile İstiklal Marşı ve zil çalabilme
Tek tuş ile ile amfiyi açıp kapatabilme

Projenin dosyalarını(baskı devre,kaynak kodlar, resimler vs..) indirmek için TIKLAYINIZ.
Devamını Oku

Pic 16F877 ile LCD Vumetre Devresi

Başlıkta sadece vumetre devresi olarak geçsede devre sadece vumetre olarak değil voltmetre olarakda kullanılabiliyor.Pic serisi engtregrelerden 16f877'nin kullanıldığı bu devrede vumetre göstergesi olarak 2x16 LCD kullanılmış.LCD'nin kullanılmasındaki amaç devrenin voltmetre olarakda kullanılabilecek olmasındandır.




Devreyi tasarlayan yabancı bir vatandaş.Vatandaş devrenin test videosunuda çekmiş.Videoyu aşağıdan izleyebilirsiniz.



LCD Vumetrenin dosyalarını indirmek için TIKLAYINIZ.


Devamını Oku

Aktif Filtreli 70 W Amfi Devresi (TDA1562Q)

Önceden TDA1562Q ile yapılmış 70 watt bass amfisini sizlerle paylaşmıştım.Önceden paylaşmış olduğum bu devreye her ne kadar bass amfisi desemde devrede herhangi bir filtre devresi bulunmadığından sadece bass sesi alınamıyordu.


Bu yazımda sizlerle 70 watt amfinin Crossover ile modifiye edilmiş halini paylaşacağım.Devrenin tasarımı bana ait değil fakat baskı devresini bizzat çizdim.Devre ile ilgili en güzel husus Op-Amplardan oluşan aktif filtre kısmının asimetrik 12 voltta çalışması.TL074 ve TL071 Op-Amplarından oluşan filtre devresi 40-200 Hz arasındaki frekansları geçiriyor.Yani tam bir subwoofer filtresi niteliğinde.Baskı devreyi birkaç kere kontrol ettim bir hata bulamadım fakat bir eksiklik var.O eksiklik ise tda1562q entegresinin 4.bacağına +12 volttan 470k direncin devre üzerinde bağlanmış olmaması.Baskı devreyi elimden geldiğince güzel çizmeye çalıştım umarım elemanların bağlantılarını kolaylıkla anlarsınız.

Devre ile ilgili bir noktayıda belirtmekte fayda var.Devre stereo giriş olarak tasarlanmış fakat mono ses çıkışı vardır.Bu durum sizi şüphede bırakmasın.Siz devreyi yapıp stereo olarak bağlayın(tek giriş olarak bağladığınızda da büyük ihtimal sorunsuz çalışacaktır).Devrenin çalışmayacağı şüphesinde olan arkadaşlar için aşağıya test videosunun linkini koyuyorum.Devreyi yapacak arkadaşlara şimdiden kolay gelsin.Devre ile ilgili sorunları veya sonuçları buraya yorum olarak yazabilirsiniz.

 Devrenin test videosunu izlemek için TIKLAYINIZ.



             DEVRE ŞEMASI
BASKI DEVRENİN GÖRÜNTÜSÜ


Aktif Filtreli 70 W Amfi Devresinin Areste Çizilmiş Baskı Devresini İndirmek İçin TIKLAYINIZ.
Devamını Oku

Tüm Televizyonlar Emrinizde

Başlığa bakıpta tüm televizyonlar nasıl emrimizde oluyor? diye düşünmüş olabilirsiniz.Bu yazıda sizlerle bütün televizyonları kapatabilen kumanda devresini paylaşacağım için böyle ilgi çekici bir başlık attım.

Kumanda sadece kapama fonksiyonuna sahip olsada yapılmaya değer.Özellikle büyük elektronik mağazalarında kumandayı süper bir şaka aracı olarak kullanabilirsiniz.LCD Plazma TV'ler dahil bütün televizyonlarda çalışan bu kumanda açık alanda 30-50 metre uzaklıktan çekebiliyormuş.Devrede ATTINY85V-10 mikrodenetleyicisi kullanılmış.Devreyi beslemek için iki adet pil kullanılmış.

Kumandannın Şaka Aracı Olarak Kullanıldığı Sahne




Devre ile İlgili Dökümanları inidimek için TIKLAYINIZ.
Devamını Oku

4 Ohm 90 W RMS Mosfet Amfi Devresi

Piyasada en kaliteli sesi veren amfiler mosfet transistörlerden oluşurlar.Mosfet transistörlerle yapılan amfiler kaliteli ses vermeleri dışında oldukça yüksek akım yani güç kapasitesine sahiptirler.Mosfet transistörlerin dezavantajlarıdar vardır.Bunlardan birincisi orjinalinin zor bulunması,İkincisi ise orjinalinin bi hayli pahalı olmasıdır.Tabi bu dezavantajlar ses kalitesine bakıldığında fazla önemsenmiyor.

Mosfet transistörlerle yapılan amfilerin genel özelliklerinden biraz bahsettikten sonra  devremize gelelim.Devrede iki tane mosfet bulunmaktadır..Devrenin besleme gerilim DC 2x40 volt.Sekonder gerilimi  2x25 volt olan ve 160 watt güç kapasitesine sahip transformatör devrenin beslemesi için yeterli olacaktır.Devre 4 OHM da RMS 90 Watt,8 Ohm da RMS 60 Watt güç vermektedir.Bu mosfet amfi devresinin tasarımı yabancı bir vatandaşa aittir ve amfi ile ilgili teknik bilgiler şunlardır;

ÇIKIŞ GÜCÜ: 60 Watt RMS 8 Ohm - 90W RMS 4 Ohm
FREKANS TEPKİSİ: 30Hz - 20KHz (1dB)
1 KHz'deki Toplam Gürültü Oranı(THD):1W 0.003% 10W 0.006% 20W 0.01%  60W 0.018%

Yukarıda verilen bilgiler amfinin ne kadar kaliteli bir sese sahip olduğunun kanıtıdır.Bu amfide kullanılan mosfetler diğer mosfetlere göre oldukça ucuzdurlar.Devrenin toplam maliyeti besleme ve kutulama dahil en fazla 70-80 lira tutar.Amfinin ses kalitesi ve gücü bu fiyatı fazlasıyla hakediyor.

Devrede sükunet akımının ayarı için  trimpot(R10) vardır.O trimpotun yerine 47 Ohm direnç takabilirsiniz.Ben Proteus'ta çizmiş olduğum devrede trimpot yerine 47 ohm kullandım.Yalnız devrenin sadece isis kısmını çizebildim ares kısmında sorun oluştu yani baskı devresini hazırlayamadım.Devreyi yapacak arkadaşlar areste baskı devreyi çizerlerse bu konu başlığı altında yorum olarak paylaşsınlar ki devreyi yapacak diğer arkadaşlarda faydalanmış olurlar.

Devrenin İSİS çizimini indirmek için TIKLAYINIZ.



MALZEME LİSTESİ

R1______________47K 1/4W Resistor
R2_______________4K7 1/4W Resistor
R3______________22K 1/4W Resistor
R4_______________1K 1/4W Resistor
R5,R12,R13_____330R 1/4W Resistors
R6_______________1K5 1/4W Resistor
R7______________15K 1/4W Resistor
R8______________33K 1/4W Resistor
R9_____________150K 1/4W Resistor
R10____________500R 1/2W Trimmer Cermet
R11_____________39R 1/4W Resistor
R14,R15___________R33 2.5W Resistors
R16_____________10R 2.5W Resistor
R17_______________R22 5W Resistor (wirewound)

C1_____________470nF 63V Polyester Capacitor
C2_____________470pF 63V Polystyrene or ceramic Capacitor
C3______________47µF 63V Electrolytic Capacitor
C4,C8,C9,C11___100nF 63V Polyester Capacitors
C5______________10pF 63V Polystyrene or ceramic Capacitor
C6_______________1µF 63V Polyester Capacitor
C7,C10_________100µF 63V Electrolytic Capacitors

D1___________1N4002 100V 1A Diode
D2_____________5mm. Red LED

Q1,Q2,Q4_____MPSA43 200V 500mA NPN Transistors
Q3,Q5________BC546 65V 100mA NPN Transistors
Q6___________MJE340 200V 500mA NPN Transistor
Q7___________MJE350 200V 500mA PNP Transistor
Q8___________IRFP240 200V 20A N-Channel Hexfet Transistor
Q9___________IRFP9240 200V 12A P-Channel Hexfet Transistor

Devamını Oku

Kalem Pil ile Çalışan FM Böcek(Verici) Devresi

Devre başlıktan da anlaşılacağı gibi 1.5 vollta çalışan fm verici devresidir.Devrenin çalışıp çalışmadığını bilmiyorum ama denemeye değer bir devre.Devrede malzeme sayısı az olduğundan ve malzemelerde ucuz olduğundan devre çalışmasada fazla kaybınız olmaz.Fm vericinin çıkışındaki frekans hakkında bir bilgi verilmemiş.Bunun için devrenin anten çıkışını frekansmetreye bağlayıp ölçmeniz gerekmektedir.Devrenin frekansını trimer(ayarlı kondansatör)den ayarlayabilirsiniz.

Yukarıda resimde malzeme listeside verilmiş fakat ingilizce olduğundan bazı şeyleri net olarak anlamayabilirsiniz.O yüzden devrenin  malzeme listesinin anlaşılır halini aşağıda veriyorum;

C1= 100 uf                                   LM3909 led flaşör entegresi
C2= 100 nf                                   Kırmızı LED
C3=  4-40 pf trimer                      Q1=2N3904 NPN Transistör
C4=  4.7 pf                                  R1=10K
L1=  0.1 uh                                 Anten için 10-12 cm tel kullanılacaktır
Devamını Oku

4017 ve 555 Entegresi ile Yürüyen Işık Devresi

555 timer (zamanlayıcı) entegresi ile kare dalga oluşturulur ve bu kare dalga 4017 entegresinin clock girişine yani 14.pinine uygulanır.4017 entegresine uygulanan bu kare dalga sinyalinin frekansına göre ledlerin yürüme hızı ayarlanır.Kare dalganın frekansı 4,7 k değerindeki potansiyometre ile ayarlanır.


Devamını Oku

Basit Pre-Amfi Devresi

Devre her amfinin girişine bağlanabilir.Genelde preamplifikatör devreleri op-amplardan yapılır ama bu devrede transistörlerden yararlanılmış.Devrenin besleme voltajınında asimetrik 9 volt  olması devreyi denemek için iyi bir sebep.Devrenin opamplarla yapılan preamfiler kadar kaliteli olmuyacağı kesin ama yinede yapılmaya değer.

Devamını Oku

Motorola'dan İ Phone 4'e Mükemmel Rakip

İ Phone 4  piyasaya çıkalı henüz kısa bir zaman geçmesine rağmen, oldukça rağbet gördü.Fakat İ Phone'un rakipleride geçen bu süre zarfında boş durmamışlar.İlk atak Amerikan Teknoloji devlerinden Motorola Firmasından geldi.Motorola, Apple'ın ürünü İ Phone 4'e karşı öyle bir ürün tasarladı ki bu ürün İphone 4'ün pabucunu dama atacak gibi duruyor.



İ Phone 4'e göre oldukça kaliteli bir kameraya sahip olan Motorola Droid X'in diğer özellikleri ise şunlar;

  • 4.3 inç Ekran
  • Android 2.1 İşletim Sistemi
  • 8 Megapiksel Kamera
  • Dokunmatik Ekran
  • Bekleme Süresi: 220 Saat
  • Konuşma Süresi: 480 Dakika
  • DLNA, A-GPS
  • Wifi 802.11 n + 3G
  • Google Servisleri
  • 32 Gb'ye kadar yükseltilir 8 Gb veya 16 Gb Hafıza


Motorola Droid X'in fiyatı ile ilgili kesin bir bilgi yok.
Devamını Oku

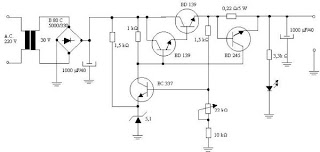

0-30 Volt Ayarlı,Kısa Devre Korumalı Güç Kaynağı

Elektronikde her devre için mutlaka bir besleme gerekir.İşte devrelerin beslemesi için kullanılan yani devrenin çalışması için gerekli dc voltajı üreten devrelere GÜÇ KAYNAĞI denir.Aşağıda görmüş olduğunuz devrede yaygın olarak kullanılan güç kaynağı çeşididir.

Devrenin maliyeti oldukça düşük ve yapımı da kolay.Devre bütün malzemeleri trafo ile birlikte en fazla 20-25 lira tutar.Devreyi bizzat denemedim fakat devrenin sorunsuz çalışacağı kanaatindeyim.Güç kaynaklarında en büyük sorun kısa devre olunca elemanların yanma riski.Bu sorunun önüne geçmek için bu devrede kısa devre korumasıda mevcut.
Devamını Oku

3+1 Surround Decoder (Ses Çözücü) Devresi

Decoderların görevi ses sinyallerini kanallara ayırmaktadır.Örneğin;sizin elinizde stereo çıkışlı bir ses kaynağı var ve siz bu stereo çıkışlı kaynaktan 2 den daha fazla çıkış elde etmek istiyorsunuz.Tam burda decoderlar karşımıza çıkıyor.Decoder stereo olarak aldığı ses sinyalini çözerek 3,4 veya 5 kanala ayırır.Piyasada 4+1 veya 5+1 lerde bu mantıkla çalışırlar.

Burada başlıktada gördüğünüz gibi decoderlarda surround kavramı geçmektedir.Surround kısaca çevresel ses olarak tanımlanabilir.Yani seslerin çevreden farklı yerlerden gelmesi efektine Surround denir.Surround ses sistemleri özellikle filmlerde bazı sahneler de oldukça keyif verirler.

3+1 Surround Decoder Devre Şeması


Yukarıda görmüş olduğunuz 3+1 decoderda (ses çözücü) tl072 opampı kullanılmış.Ses sinyalleri sağ arka,sol arka,merkez ve subwoofer çıkışı olarak opamplar tarafından çözülmüş.Burdaki 4 kanala ayrı ayrı amfiler bağlanacaktır.Aksi taktirde surround özelliği normal olarak çalışmayacaktır.Benim bu devreyi yapacak arkadaşlara tavsiyem,tda2030A entegresi ile her kanala bir amfi yapıp kullanmalarıdır.
Devamını Oku
