4x50 Watt Oto Amfi Devresi (TDA7560)




Devre oto amfisi olarak tasarlanmıştır.Devrede çok az malzeme kullanıldığı için kolaylıkla yapılabilecek bir devredir.Bu devre evdede bilgisayara veya mp3 çalara bağlanarak kullanılabilir.Devre 12 voltta 10-15 A arası akım çekmektedir.Yani 200 watt 12 volt bir güç kaynağı ile devre çalıştırılabilir.Bu özellikleri sağlayacak en iyi besleme kaynağı bilgisayar power supply leridir. Tabi akım devre çıkışındaki hoparlörün gücü ile orantılı olarak değişebilir.Mesela 100 watt rms güçteki bir hoparlör 50 watt rms güçteki bir hoparlörden daha çok akım çeker.Ayrıca devreye gücünden yüksek hoparlör sürmek entegreyi zamanla yıpratacaktır.Bir süre sonra devredeki entegre yanacak veya ses kalitesi bozulacaktır.

Devre çıkışına sürülecek en iyi hoparlör çeşidi 2 yollu veya 3 yollu oto hoparlörüdür.Hoparlörlerin gücü 40 -70 watt rms arasında olmalıdır.Ayrıca entegre büyük ve kalın bir soğutucuya monte edilmelidir.Temin edebilenler devreyi fan ile kullanırlarsa devrede ısı yönünden hiçbir problem oluşmaz.

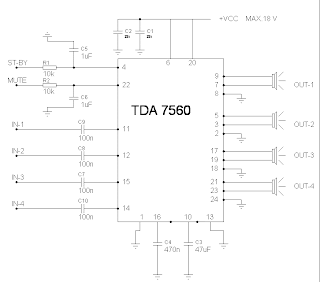

TDA 7560 - 4x50 watt amfi devresinin baskı devresini indirmek için TIKLAYINIZ

NOT:Devre çalıştırılmıştır.
