8 Ohm 200 Watt Güç Amplifikatörü - (STK 4050)




Devre tamircihasanın tasarımıdır.Tam bir power amplifier yani güç amplifikatörüdür.Bu devrenin çıkışına 250 watt rms gücündeki jbl gt4 subwooferı sürdüm.Sonuç mükemmel.Sesi yarıya getirince evin camları sallanıyor.Mutfak dolabının kapakları oynuyor.Onun için bu devre beni güç yönünden tatmin edermi diye hiç düşünmeyin,fazlasıyla eder.

Devre ile İlgili Bilgiler

Devrenin aslıdna STK 4048 vardır.Fakat ben stk4050 ile bacakları uyumlu olduğundan ve stk4050 nin 50 watt daha fazla güç verdiğini hesaba katarak stk4050 yi kullandım.Sizde biraz daha yüksek güç istiyorsanız stk4050 kullanın.Devrenin çıkışına bağlı olan bobin telinin çapı 1,25 veya 1,5 mm olmalıdır.Bobini 4,7 ohm 2 watt direncin üstüne sararak monteleyebilirsiniz.Zaten devrede de bu şekilde.Devreye voltaj olarak 2x40 - 2x70 aralığında simetrik dc voltaj uygulayabilirsiniz.Ben 2x40 uygulamıştım.Ayrıca stk4050 nin datasheetinde önerilen voltaj değeri 2x60 volttur.




Devrenin Beslemesi ile İlgili Bilgiler

400 watt 2x45 volt trafo,4 adet 6 Amper diyot ve 2 adet 10000 uf 80 volt kondansatör ile dc 2x63 volt verebilen temiz bir besleme yapabilirsiniz.

NOT:Bildiğiniz gibi stk serisi entegreler çok ısınırlar.Onun için soğutucunuz olabildiğince büyük ve kalın olsun.Bide fan bağlarsanız ısı ile ilgili bir sorun olmaz.

Devre İle İlgili Dökümanlar

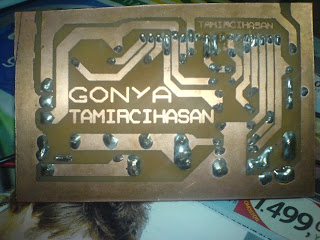

Baskı Devrenin Resme Dökülmül Hali



stk4050 ile yapılmış 8 Ohm 200 Watt Amfi Devresinin baskı devresini indirmek için TIKLAYINIZ.
