Oto Amfileri İçin 200 Watt Smps

5 Şubat 2010 Cuma Etiketler: ,



Devre tamircihasan tarafından dizayn edilmiştir.Sorunsuz çalışan bir devredir.Devre ei28 ile 150 watt ,ei33 trafosu ile 200-250 watt güç vermektedir.Voltaj üzerinde oynama yapmak için optokuplör yanındaki zener diyotun değerini değiştirebilirsiniz.Mesela ben 2x40 volt dc çıkış elde etmek istiyorum.Bunun için zener diyotum 80 volt olması gerekmektedir.

Devredeki transistörleri kalın soğutucuya monteleyin.Devreye 250 wattan fazla yük bağlamamanızı tavsiye ederim.Aksi takdirde smps çok akım çeker transistörler veya trafo zarar görebilir.Devredeki yollara takviye yapmayı da ihmal etmeyin ki aşırı akımdan yollar kalkmasın.

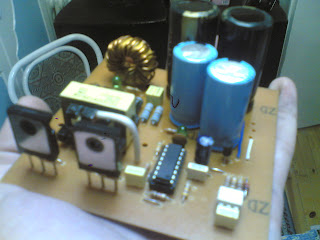

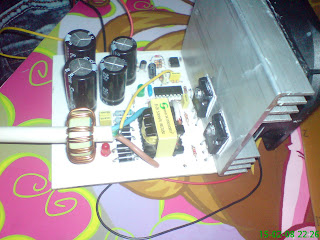

Devrenin Resimleri




200 watt smps devresinin pdf formatlı baskı devresini indirmek için TIKLAYINIZ.
200 watt smps devresinin areste çizilmiş layout formatlı baskı devresini indirmek için TIKLAYINIZ.
