Vumetre,amfi çıkışındaki frekanslara göre hareket eden gösterge devresidir.Günümüzde elektronikçiler genellikle ledli vumetreleri kullanırlar.Vumetreler özellikle bass amfilerinde oldukça güzel görüntü oluştururlar.
Vumetre devreleri entegreli,transistörlü ve pasif elemanlarla yapılabilirler.Fakat en çok tercih edilen entegreli vumetrelerdir.Entegreli vumetre diğer vumetrelere göre amfi çıkışındaki frekansı daha iyi takip eder.Günümüzde meşhur bir kaç tane vumetre entegresi vardır.Bunlardan bir taneside ka 2281 entegresidir.Bu entegre 12 volt ile çalışmaktadır ve sinyali çok iyi takip etmektedir.

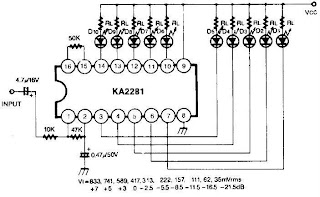

Sözü fazla uzatmadan ka2281 ile yapılmış vumetre devresinin dökümanlarına geçelim.
Vumetre devresinin areste çizilmiş baskı devresini indirmek için TIKLAYINIZ.
Vumetre devresinin PDF formatlı baskı devresini indirmek için TIKLAYINIZ.
NOT:Vumetre amfi çıkışına paralel bağlanmalıdır.
