Sizin de bildiğiniz gibi mosfet transistörlü amfiler oldukça kaliteli ses verirler.Entegrelere oranla thd si daha düşüktür.Fakat mosfetli amfilerin en kötü yanı sükunet ayarının olmasıdır.Ve bu ayarda en ufak hata transistörlerin patlamasına neden olurki bu olay devre yapan arkadaşların hiç istemediği bir şeydir.

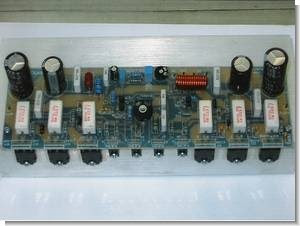

Mosfetli amfilerden az biraz bahsettikten sonra gelelim devremize.Devrede mosfet transistör olarak 2sk1058 ve 2sj162 kullanılmış.Amfi sürücü katında ise mj,bc serisi transistörler kullanılmıştır.Devre simetrik 65 dc voltajda çalışmaktadır.Beslemedeki filtre kondansatörleri oldukça yüksek tutun ki seslerde çökme ve parazit olmasın(6800 uf-10000uf) .
VR1 50kΩ trimpot ses ayarı için istediğiniz seviyede ayarlarsınız VR2 470Ω trimpot sükunet akım ayarı için 60…100ma arası ayarlanacak.
Devreyi yapacak arkadaşlar devreye enerji vermeden önce iyice kontrol edip,temizleyip ondan sonra enerji versinler.Malum devrede 130 volt dolaşmaktadır.
Devre ile ilgili dosyaların indirmek için TIKLAYINIZ.
