Sizin de bildiğiniz gibi mosfet transistörlü amfiler oldukça kaliteli ses verirler.Entegrelere oranla thd si daha düşüktür.Fakat mosfetli amfilerin en kötü yanı sükunet ayarının olmasıdır.Ve bu ayarda en ufak hata transistörlerin patlamasına neden olurki bu olay devre yapan arkadaşların hiç istemediği bir şeydir.

Mosfetli amfilerden az biraz bahsettikten sonra gelelim devremize.Devrede mosfet transistör olarak 2sk1058 ve 2sj162 kullanılmış.Amfi sürücü katında ise mj,bc serisi transistörler kullanılmıştır.Devre simetrik 65 dc voltajda çalışmaktadır.Beslemedeki filtre kondansatörleri oldukça yüksek tutun ki seslerde çökme ve parazit olmasın(6800 uf-10000uf) .


VR1 50kΩ trimpot ses ayarı için istediğiniz seviyede ayarlarsınız VR2 470Ω trimpot sükunet akım ayarı için 60…100ma arası ayarlanacak.

Devreyi yapacak arkadaşlar devreye enerji vermeden önce iyice kontrol edip,temizleyip ondan sonra enerji versinler.Malum devrede 130 volt dolaşmaktadır.

Devre ile ilgili dosyaların indirmek için TIKLAYINIZ.

Samsung Android işletim sistemine sahip yepyeni bir akıllı telefonu duyurdu. 1 GHz hızlı işlemcinin yanısıra cihaz kendine hayran bırakacak özellikler ile donatılmış.

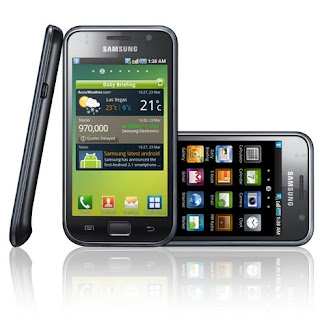

Bada, Windows Mobile ve Android'i öncelikli mobil işletim sistemi olarak belirleyen Güney Koreli teknoloji devi Samsung, Galaxy serisi ile ülkemizde de çok sevilen Androidli akıllı telefonlarına bir yenisi ekledi. Üst düzey bir akıllı telefondan beklenebilecek tüm özellikleri barındıran Galaxy S kod adlı cihaz, mobil cihazlardaki ekran teknolojisinin gözde yeniliği Super AMOLED ekrana sahip. Kapasitif dokunmatik paneller ile donatılan bu ekran 4 inç eninde ve 800 x 480 piksel çözünürlüğe sahip.

Android 2.1 yüklü olarak gelecek olan yeni Samsung 1 GHz işlemciye sahip. Multimedya özellikleri ile eğlenceden de taviz vermeyen cihaz 5 megapiksel çözünürlüğünde görüntü yakalayabilen kamerasının yanı sıra 720p HD video kaydı yapabilme yeteneğine de sahip. HSPA ile 7.2 Mbps'e kadar indirme yapabilen Samsung Galaxy S'in yaz ayları içersinde vitrinlerdeki yerini almış olacağı tahmin ediliyor.

WebOS işletim sisteminin iyi bir düzeye gelmesi Palm’ın cihazlarını çok daha popüler bir konuma getirdi.

Tüm cihazlarını Linux yüklü, kendi bünyesinde geliştirilen WebOS ile piyasaya sürme yolunda bir karar alan Palm, bu bağlamda yeni cihazlarını ve işletim sisteminin 1.4 sürümünü kullanıcılar ile buluşturmuştu. Palm'ın belalısı iki hacker, WebOS kernelini kendilerince yeniden derleyerek sistemi hızlandırmaya yönelik küçük düzenlemeler yapmışlar.

WebOS 1.4 yüklü tüm Palm Pre'ler ile uyumlu çalışan optimize edilmiş kernelin, yüklenmeye çalışılan cihaz daha eski çekirdeklerden birine sahip olduğu takdirde yüklemeye çalışmanın, ciddi hasarlar doğurabileceği belirtiliyor. Palm Pre işlemcisi, yeni sistemin yüklenmesinin ardından 800 Mhz hızında çalışıyor. Ayrıca arayüzdeki kesikli işleyen üç boyutlu görsel efektler de bu kernel ile sorunsuz bir hale geliyor. Arka arkaya birkaç program açmaya çalıştığınız takdirde çökmelere uğrayan sistem, bu şekilde inanılmaz bir performansın da altına imza atıyor.

Pil ömrünün ciddi manada düşmesi ve cihazdaki ısı artışı dışında kayda geçen olumsuz bir sonuç bulunmuyor. Ancak hackerlar optimize edilmiş bu sistem ile yaşanabilecek sorunlar karşısında kullanıcıları dikkatli olmaları konusunda da uyarıyorlar. İşlemcinin 720 Mhz ve 800 Mhz hızlarda çalışabilmesi için iki farklıpaket hazırlanmış. Bu paketlere burada yer alan bağlantıdan erişmeniz mümkün. İşte hackerlar tarafından yayınlanan 800 Mhz saat hızında çalıştırılan Palm Pre videosu:

Her geçen gün değişik baskı devre yöntemleri çıkıyor.Bugün internette o yöntemlerden yeni bir tanesine rastladım.

Thomas Pfeifer adlı yabancı bir elektroniksever  pvc makinesi ile pcb çıkarma yöntemini keşfetmiş.Yöntem çok basit ve risksiz.Özel bir kağıt kullanılmamış.Baskı devre çıktısını lazer yazıcı ile bir dergi sayfasına alıyor. Bakır plaketi aseton ile temizliyor (normal asetondan daha güçlü bir bileşimi var).Çıktıyı plaket üzerine sabitliyor Laminasyon pvc makinesini modifiye edip ütü yerine pcbyi bu makineden 5..6 defa geçiriyor. İşte bu çok önemli ne kadar bastırsam, ısıtsam, bu kadar ütüleme yetermi gibi sorular ortadan kalkıyor.

Devreyi lise sonda okurken ödev olarak hazırlamıştım.Devre sorunsuz olarak çalışıyor.555 entegresi beslemesinin 220 volt üzerinde wattlı dirençler ve kondansatör ile almaktadır.Devrede triyak olarak bt151 veya bt136 kullanabilirsiniz.Lamba olarak 70-100 watt değerleri arasında lamba kullanabilirsiniz.Fakat triyağı iyi soğutmanızı öneririm.50 watt veya daha aşağıda bir değer kullanıcaksanız soğutucuya gerek kalmaz.

Devrede 555 li frekans değişim kısmı ve güç kısmı yani 220 voltun dolaştığı kısım MOC3031 optokuplörü ile fiziksel olarak birbirinden ayrılmış yani izole edilmiştir.Bu yüzden içiniz rahat olsun.Siz bir hata yapmadığınız takdirde devre kolay kolay zarar görmez. ;)

Devreye yapacak arkadaşlar devreye enerji vermeden önce mutlaka iyice kontrol etsin.Kısa devre kontorlü yapsınlar.Yapacak arkadaşlara kolay gelsin.

Optokuplörler iki devre arasındaki fiziksel bağlantıyı önlemek(izole etmek) amacıyla kullanılan elektronik devre elemanlarıdır.Optokuplörlerin kullanılmasındaki amaç,devrenin korunmasıdır.

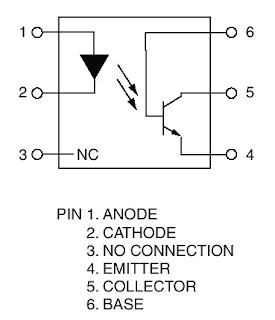

Optokuplörler infrared led ve foto transistörden oluşurlar.Elektrik iletimi infrared ledden gönderilen kızılötesi ışınların foto transistörü iletime geçirmesiyle sağlanır.Yazının başında optokuplörün devrenin koruması için kullanıldığını belirtmiştim.Bunu bir örnekle açacak olursak;

Mesela ac 220 volt ile çalışan bir flaşör düşünelim.Bu flaşör devresinde lambanın yanıp sönme hızının 555 zamanlayıcı entegresi ile yapılacağını varsayalım.Yani lambanın frekansı 555 entegresi ile sağlanacak.Sizinde bildiğiniz gibi 555 entegresi 12 volt ile çalışmaktadır.Ancak bu devrede lambanın yanması için 220 volt kullanılacaktır.Tam burada optokuplör devreye girecek.555 entegresinin herhangibir nedenle şebeke voltajından yani 220 volttan olumsuz şekilde etkilenmesini önleyecek.Bir nevi 555 entegresini izole etmiş olacak.

Piyasada farklı modellerde optokuplör bulunmaktadır.Bunlardan en çok rastlanılanlar ise şunlardır:

1-pc817
2-4n25
3-MOC3021,MOC3031,MOC3041

İnternette gezinirken rastladığım bir video.En baştan en sona kadar teknenin hangi adımlardan geçilerek yapıldığı anlatılıyor.Teknenin tasarımı bilgisayar ile kusursuz bir biçimde 15 ayda tamamlanıyor.

Devre yabancı bir siteden alıntıdır.Devreyi yapmaya niyetlenen arkadaşlar hiç şüphe etmeden yapabilirler.Devre kusursuz çalışmaktadır.

Devrenin yapımı oldukça kolay ve maliyetide çok ucuzdur.Özellikle alçak frekanslı bassları seven arkadaşlarıma bu devreyi şiddetle tavsiye ederim.Devre başlıktanda anlaşılacağı gibi 20-40 hz aralığındaki frekansları geçirmektedir.Beslemesi simetrik 12 volttur.

Çoğu arkadaş bilir ama yinede belirtmekte fayda var.Devre amfinin girişine bağlanacaktır.



Devre ile ilgili geniş anlatımı,baskı devreyi indirmek için TIKLAYINIZ.(pdf formatlı)

Bilgisayar teknolojisinde tablet PC'lerden sıkça söz edilir oldu bugünlerde.Tablet pc'de açılışı Apple firması ipad adlı ürünü tanıtarak yapmıştı.Ancak bazı özellikleri teknoloji severler tarafından olumsuz yönde eleştiri aldı.

Microsoft firması,ipad'in aksak yönlerinin göz önünde bulundurarak HP firması ile beraber çalışarak mükemmel bir ürün ortaya çıkarttı.Bu ürün ile ilgili ilk videolar yayınlandı.






Microsoft'un piyasaya süreceği ve geliştirme konusunda dünyanın önde gelen teknoloji firmalarından biri olan HP ile anlaştığı yeni tablet pc, ilk aşamada Flash desteğiyle adından söz ettiriyor.

iPad'in resmi duyurusu yapıldığında Flash desteğiyle ilgili sorunlar yaşamış, Adobe ile Apple'ın uzun süre boyunca bir anlaşmaya varılması beklenmişti.

Kablosuz bağlantı çözümleri ile tanınan Tenda normal wireless modemlere oranla 8 kat daha uzağa sinyal gönderme özelliğine sahip wireless router üretti.

USB adaptörden wireless modeme kadar çeşitli bağlantı çözümü üreten Tenda'nın yeni ürünü olan W300D modelinde wireless router ve adsl modem bir arada.

MIMO adı verilen bir teknolojiye sahip olan cihaz, bu sayede sinyalleri 802.11g standardından 8 kat daha uzağa gönderebiliyor

Ürünün arka tarafında bir tanesinde firewall koruması bulunan dört adet LAN portu yer alıyor. Bunun dışında ürünle beraber iki adet güçlü anten de geliyor.

Devre Erdal arkadaşımız tarafından tasarlanmış ve çalıştırılmıştır.Zaten devre denenirken çekilmiş fotoları var.Devrede piyasada en çok kullanılan pic16f84a kullanılmış.

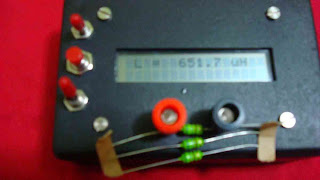

L-C harfleri bildiğiniz gibi bobin ve kondansatörü simgeliyor.Bu devrede yani l-c metre devreside,kondansatör ve bobinlerin değerlerinin ölçülmesini sağlıyor.Nasıl avometrede direnç değerini okuyabiliyorsanız bu devreyle de kondansatör ve bobinlerin değerini okuyabiliyorsunuz.

Devrenin yapımı oldukça kolay ve maliyeti de ucuz.Devreyi tasarlayan ve çalıştıran Erdal arkadaşımız devre ile ilgili bir kaç husus belirtmiş:

Kutu ön kısmı girintili ölçü alırken dikkatli olun kutu kesmek için resmi kutu üstüne yapıştırın ve falçata yada bıçakla çizin daha sonra kesin kutu içinde boardu tutmak için 4 adet M3 vida ve somun kullanın, bordta kulanılan read röle internal diod ludur ben bunu biraz geç fark ettim yaptığım karta röle bacakları ters geldi ilk problem bu oldu ama bunu şemada ve boardta düzeltim fakat yinede koruma diodu kullandım röleyi farklı kullananlar için kaldırmadım.Power kaynak 12 Volt ,Dc Jak (iç kısmı +) (dış kısmı Gnd)

Ben test amaçlı born klemens kullandım siz isteğiniz bağlantıyı yapın fakat kablo kullanacaksanız fazla uzun tutmayın.

Ayrıca jumper açıklamasınıda yapayım :

• J1:16×1 lcd kullanmak isteyenler için
• J2:Frekans test
• J3:Arka plan ışığı

Devre ile dökümanları indirmek için TIKLAYINIZ.

Picde en önemli konulardan bi taneside pwm'dir.Pwm led devrelerinde ve konumuzdada görüldüğü gibi motor ve güç kontrolünde kullanılır.

Pwm Motor ve Güç Kontrolü devresinde pic16f84a kullanılmış.Darbe genişliği 10 kademe olarak Display'de gösteriliyor.Devrenin tasarımı ve yazılımı ProfAHMET'e abimize aittir.Devre ile ilgili ProfAhmet abimiz şu bilgileri vermiş:

"PIC 4mhz lik kristal bağlanırsa 100hz lik PWM çıkışı üretiyor darbe genişliği 10 ayrı kademede ayarlanıyor bu değerler asm yazılımından değişebilir devre sadece motor değil tüm güş kontrol uygulamalarında kullanılabilinir frenkans 50 hz ayarlanırsa inverterlerde sürülebilir devrede iki adet buton var bunlar güş kademesini arttırıp azaltmaya yarıyor kullanılan kademe displeyden gözükür reset butonuylada sıfırlanır PWM frenkansı pic16F84A osilatör frenkansına göre değiştirebilinir yani kristali 4mhz kullanırsanız 100hz çıkar 8mhz kullanırsanız 200hz çıkar 2mhz kullanılırsa 50hz çıkar PWM çıkış genliği opamp kullanılarak arttırabilinir filitrelenmesindede fayda var.Devre şeması proteusta çizildim bu nedenle bazı malzemeleri kullanmadım kristalin pinlerine 27pf lık kondansatör ve displeyin pinlerinede seri olarak 130 ohm direnç bağlayınız.pin bağlantısı üst taraftan a,b,c,d,e,f,g sırasıyla gidiyor."


Devre ile ilgili dosyaları indirmek için TIKLAYINIZ.

Devrenin asm ve hex yazılımını indirmek için TIKLAYINIZ.

2010 CeBIT fuarında, işlemci devlerinin altı çekirdekli modelleri gizliden gizliye gösteriliyordu. AMD'nin Thuban modeli de 2010 CeBIT fuarında ortaya çıktı.

Intel'in altı çekirdeklisinden sonra, AMD'nin altı çekirdekli işlemcisini de 2010 CeBIT fuarında görme fırsatı bulduk.

Gigabyte'ın AM3 soketli ve 890GX yonga setli bir anakartında çalışır halde görülen işlemcinin sahip olduğu hız ve performansı konusunda ise bir bilgi verilmedi.

Thuban kod adıyla bilinen Phenom II X6 modellerinin ilk etapta iki farklı sürüm halinde piyasaya sürüleceği belirtiliyor.

Devre çizimi ve yazılımı profAHMET tarafından hazırlanmıştır.Devrede pic 16f84A entegresi kullanılmıştır.

Pic16f84a entegresi ile yapılan şifreli kilit devresinin özellikleri ProfAhmet'in anlatımıyla şunlardır:

1-Şifreleyici devre PIC 16F84 ile yapılmıştır. Montajı kolay ve maliyeti düşüktür.

2-Bu devrede PIC 16F84’ün EEPROM hafızasını kullandım.Bundan dolayı yazdığımız şifre PIC 16F84’ün besleme enerjisi kesildiğinde kaybolmaz.

3- PIC 16F84’ü şebekeden gelebilecek parazitlerden korumak için filtre düzeneği son derece gereklidir.Aksi halde EEPROM hafızası bozulur veya PIC resetlenir.

ÖNEMLİ NOT= Devrenin +5v beslemesine anahtar bağlamayın .Çünkü anahtara basılma sırasında kontak sıçraması oluşur. Bu sıçrama PIC 16F84’ün EEPROM hafızasını etkiler.

4-Yazdığımız şifreyi defalarca değiştirebilir, 1 ile 10 haneli sayılar yazabiliriz.

5-Şifreyi sadece 3defa yanlış girme hakkımız var . 3. defa yanlış girersek devre kilitlenir ve pin 2 kodunun girilmesi gerekir.

Pin 2 kodu girildikten sonra şifre tekrar yenilenir .

6-program açık unutulursa otomatik kapanır. ( ayrıntılar kullanma kılavuzu madde 6 ‘da )

UYARI= PIC 16F84 ‘e en az 8MHZ kristal kullanınız.

Devrenin Açık Şeması

Devrenin Çalışır Haldeki Videosu

Devre ile ilgili dosyaları indirmek için TIKLAYINIZ

Devreyi 320volt.com sitesinde gördüm ve paylaşayım dedim.Devre gerçekten çok profosyonel olmuş.Tasarım ve Yazılım Atilla Uludağ'a ait.Bilgisayar kontrollü kayan yazı uygulaması PIC18F452 SHT11 DS1302 , MAX485 74HC595 (satır tarama) entegreleri üzerine kurulmuş.

Kayan yazı devresine bilgisayardan yazı gönderme imkanı var.Devre tarih, saat, sıcaklık ve nem bilgisini gösteriyor.Devrenin çalışıp çalışmadığına dair bir bilgi olmasada pic'den anlayan arkadaşlar devreyi çalıştırabilirler.


Devre ile ilgili şemayı ve yazılımları indirmek için TIKLAYINIZ.

NOT:Dökümanların içinde visual basic ve c dili hazırlanmış pic yazılımı vardır.

Dünyanın tanınmış teknoloji devlerinden Toshiba ,ilk 3D televizyonu ürettiğini açıkladı.

Teknoloji alanında son günlerde en çok konuşulan gelişmelerden birisi şüphesiz 3D.Birçok tenkoloji firmasının 3D üzerine yatırımlar yapmaya başladı.Bu firmalardan biriside Japon teknoloji devi Toshiba.RealD desteğini de yanına alan firma, REGZA LCD TV'lerini steroskopik teknolojisiyle beraber üretmeye başlıyor.




Toshiba'nın bu üretimiyle 3D teknolojisi yeni ürünleriyle buluşacak.3D teknolojisi ne zaman evlerimize gelecek?Firma yetkilileri 2010 yılı içerisinde HD kalitesinde 3D TV'lerin satışa sunulacağını açıkladı.

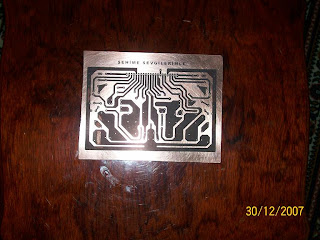

Devrenin baskı devresi yabancı siteden alınmıştır.Baskı devre birebir aynısı çizilerek EczOrhan arkadaşımız tarafından çalıştırılmıştır.Devreyi birden çok kişi yapıp çalıştırmıştır.

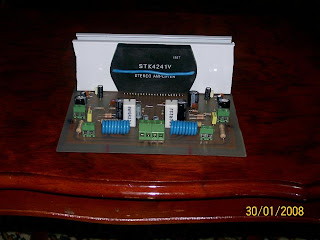

stk nın 4241v modeli ile yapılan bu amfi 8 ohm da 2x120 watt rms çıkış vermektedir.Söylentilere göre yüksek seste bile çok az thd oranına sahip.Datasheetine bakarak anlarsınız zaten ne kadar temiz sese sahip olduğunu.Tabi amfinin çıkışındaki sesin temiz olmasındaki önemli etkenlerden biriside besleme devresi.Besleme devresi ne kadar iyi filtre edilirse,yani temiz voltaj verirse amfide buna bağlı olarak iyi çalışır.Bu amfi devresinin beslemesi için 2x40 volt çıkışa sahip 400 watt trafo gerekmektedir.Beslemede kullanılacak kapasitelerin değeri 2x10.000 uf olmalıdır.4 tane kullanırsanız besleme ünitesi çok daha verimli çalışır.
