Elektronik bölümünde okuyan arkadaşların favori devrelerinden biridir fm devreleri.Fm alıcı olsun,fm verici olsun eğlenceli devrelerdir.
Fm alıcının halk arasında bilinen adı radyodur.FM alıcı devreleri,fm vericilerinin yaydığı radyo frekanslarını yakalayarak çıkışa yani amfi katına aktarır.Amfide bu frekanslardaki yayını yani müziği güçlendirerek dışarı verir.Bunu bir örnekle açıklarsak;mesela kral fm in frekansı 92.0 dir.FM alıcı bu frekansa ayarlanır.Bu frekans alındıktan sonra amfiye yani yükselteç kısmına gönderilir.Amfi sesi yükselttikten sonra sesi hoparlör aracılığıyla dışarı aktarır.Böylece sizde radyo dinlemiş olursunuz.

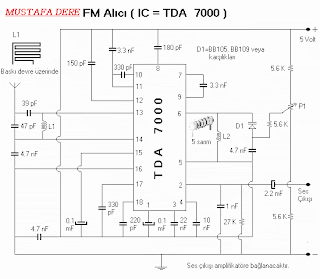

Gelelim TDA7000 ile yapılmış fm alıcısı(radyo) devresine.Devrenin çizimi ve tasarımı Mustafa arkadaşımıza aittir.Devrede frekans ayarı varikabın üzerine düşen gerilime göre kapasitesi değişerek 100K'lık pot ile ayarlanmaktadır.Devrenin çıkışı yine TDA ailesinden bir entegre olan tda2822m ile 2 watt amfi ile güçlendirilmiş.Devre için önerilen gerilim 6 volt.İki entegre için (tda 7000 -tda2822m) bu voltaj yeterli.
.gif)
Devre ile dökümanları indirmek için TIKLAYINIZ.
