LM3886 ile Kaliteli Amfi Devresi




LM3886 entegresi elektroniğe ,özelliklede amfi devrelerine meraklı olan arkadaşlar tarafından oldukça yakından tanınan bir entegredir.Entegrenin bu kadar yakından tanınmasında en önemli etkende ses kalitesinin mükemmel olmasıdır.

LM3886 entegresi 4 ohm da RMS 68 watt ,8 ohm da RMS 38 watt güç verebilmektedir.Entegre maximum güçte bile 0,03 distorsiyon üretiyor.Bu cümle entegrenin ne kadar kaliteli bir sese sahip olduğunu sanırım anlatıyor.Entegrede termal korumasına da sahip.Entegre lm3886t ve lm3886tf modelleri olarak iki kılıfa sahip.Kılıflardaki fark lm3886tf de soğuyucuya yaslanan metal kısım izoleli.Entegrede tek dezavantaj simetrik besleme ile çalışması.Eee artık gülü seven voltajına katlanır :).

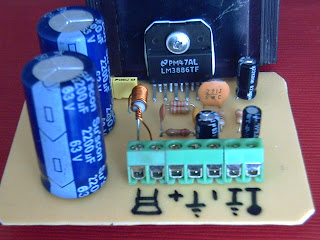

Entegrenin birkaç özelliğini söyledikten sonra LM3886 ile yapılan ve mükemmel ses kalitesine sahip amfi devresine gelelim.Devre profahmet tarafından tasarlanmıştır.Devre tasarımı oldukça sade ve güzeldir.Zaten devrede az malzeme olduğundan kolaylıkla yapılacak bir devredir.Devre datasheette de belirtildiği gibi maximum 2x42 volt dc voltaj ile çalışmaktadır.Fakat siz 2x42 volt vermeyin.Ortalama 2x35 volt dc devre için yeterli gelecektir.Devredeki bobini resimdede gördüğünüz gibi direncin üzerine sarıp monteleyebilirsiniz.Bobin telinin kesiti 1mm-1.5mm arası bir değer olabilir.



Devre ile dökümanları(baskı devre,üstten görünüş,lm3886 datasheet,resimler) indirmek için TIKLAYINIZ.
